(1)質量好

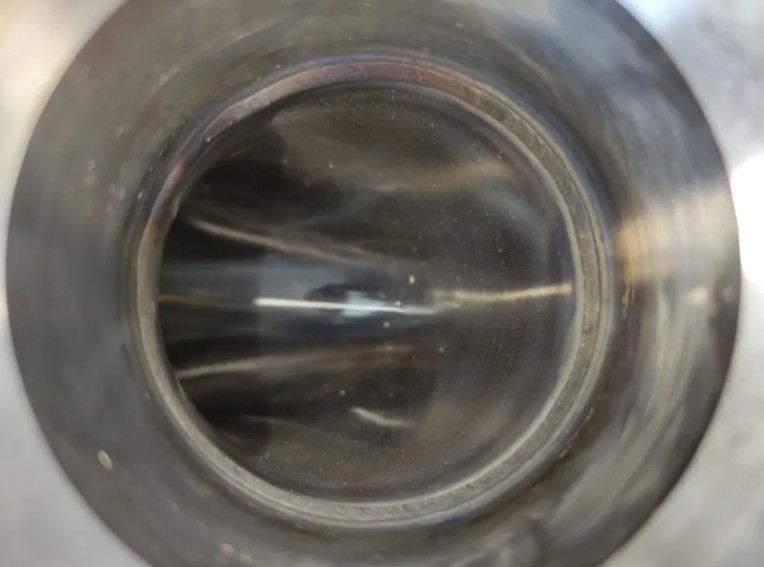

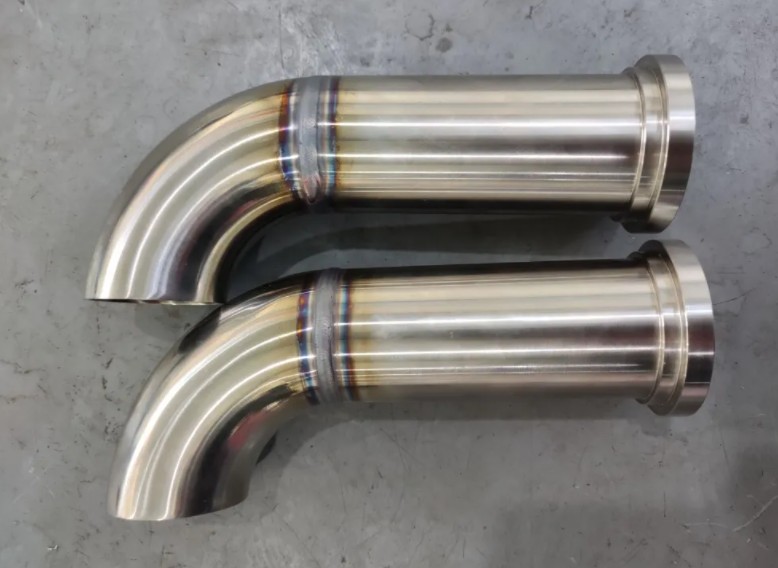

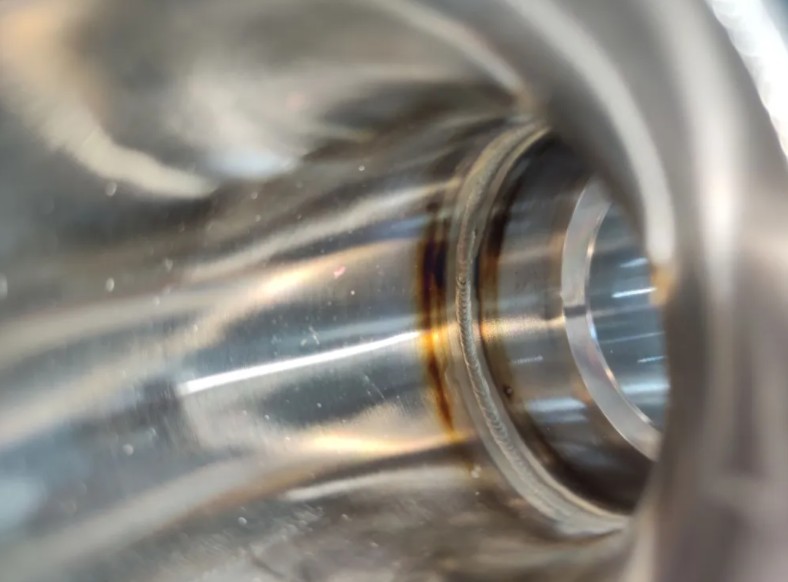

只要選擇合適的焊絲、焊接工藝參數和良好的氣體保護就能使根部得到良好的熔透性，而且透度均勻，表面光滑、整齊。不存在一般焊條電弧焊時容易產生的焊瘤、未焊透、凹陷、氣孔和夾渣等缺陷。

(2)效率高
在管道的第一層焊接中，手工氬弧焊為連弧焊。而焊條電弧焊為斷弧焊，因此手工氬弧焊可提高效率2~4倍。因氬弧焊不會產生焊渣，故無需清理熔渣和修理焊道，則速度提高更快。在第二層電弧焊蓋面時，平滑整齊的氬弧焊打底層非常利于電弧焊蓋面，能保證層間良好地熔合，尤其在小直徑管的焊接中，效率更顯著。

(3)易掌握
手工電弧焊根部焊縫的焊接，必須由經驗豐富且較高技術水平的焊工來擔任。采用手工氬弧焊打底，一般從事焊接工作的工人經較短時間的練習，基本上均能掌握。

(4)變形小
氬弧焊打底時熱影響區要小得多，故焊接接頭變形量小，殘余應力也小。

(1)焊接實例
省煤器、蒸發段管束、水冷壁及低溫過熱器用材為20號鋼，高溫過熱器管為12Cr1MoV。
(2)焊前準備
焊接前，管口應做30°的坡口，管端內外15mm范圍內應打磨出金屬本色。管道對口間隙為1~3mm。實際對口間隙過大時，需先在管道坡口一側堆焊過渡層。搭建臨時避風設施，嚴格控制焊接作業處的風速，因風速超過一定范圍，極易產生氣孔。

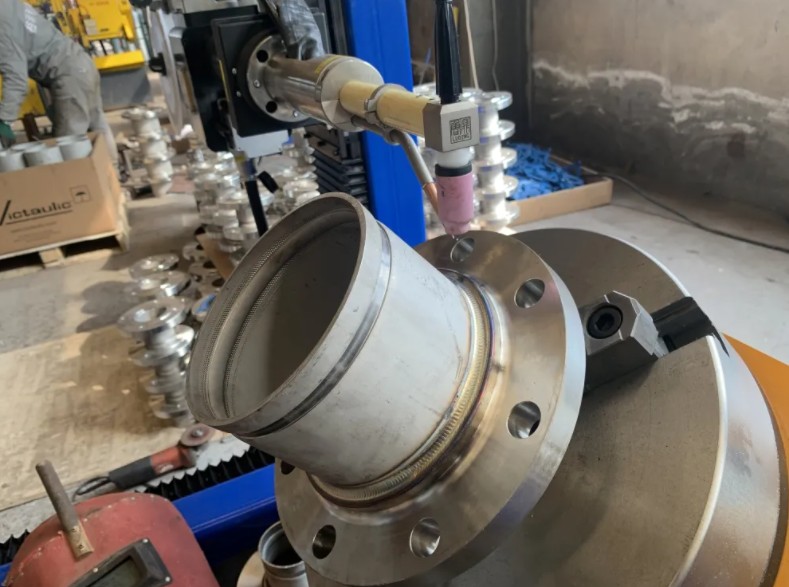

(3)操作

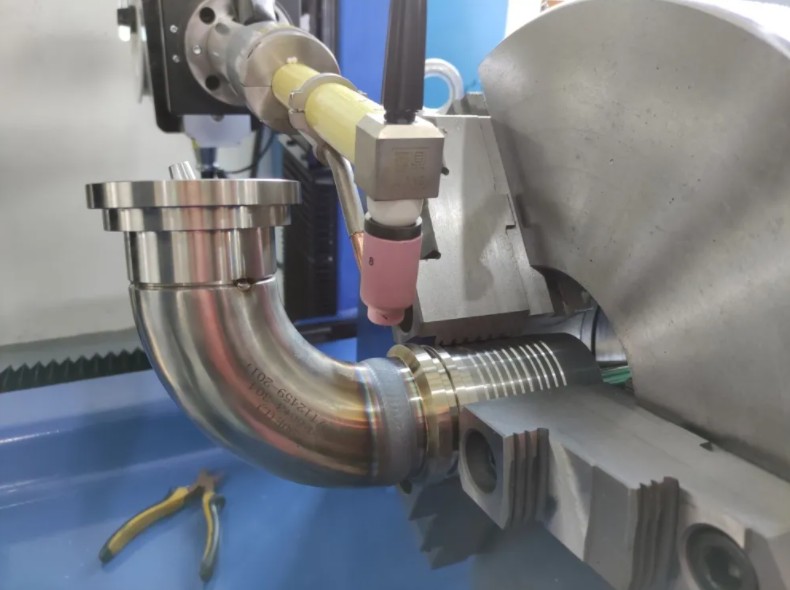

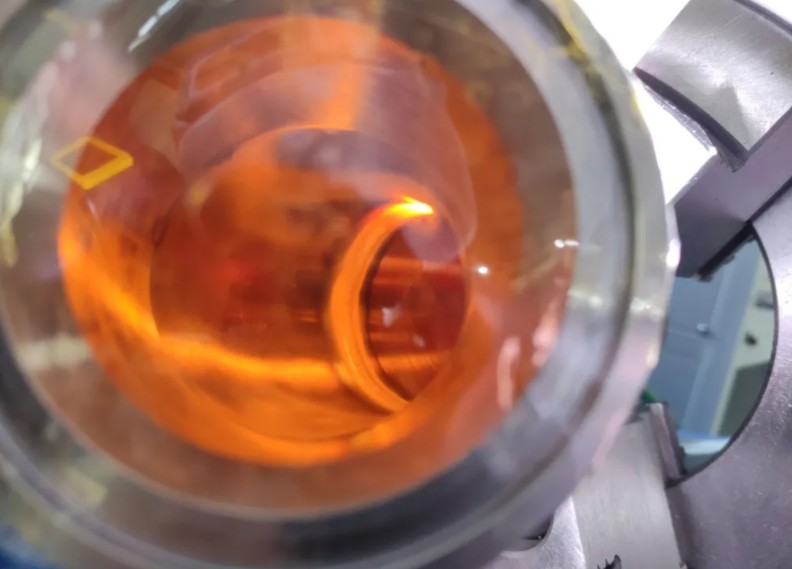

使用手工鎢極氬弧焊機，焊機本身裝有高頻引弧裝置，可采用高頻引弧。熄弧與焊條電弧焊不同，如熄弧過快，則易產生弧坑裂紋，所以操作時要將熔池引向邊緣或母材較厚處，然后逐漸縮小熔池慢慢熄弧，最后關閉保護氣體。

對于壁厚3~4mm的20號鋼管材，填充材料可用TIGJ50（對12Cr1 MoV，可用08CrMoV ），鎢極棒直徑2mm，焊接電流75~100A，電弧電壓12~14V，保護氣體流量8~10L/min，電源種類為直流正接。

主要優點：

1、氬氣保護可隔絕空氣中氧氣、氮氣、氫氣等對電弧和熔池產生的不良影響，減少合金元素的燒損，以得到致密、無飛濺、質量高的焊接接頭；

2、氬弧焊的電弧燃燒穩定，熱量集中，弧柱溫度高，焊接生產效率高，熱影響區窄，所焊的焊件應力、變形、裂紋傾向小；
3、氬弧焊為明弧施焊，操作、觀察方便；
4、電極損耗小，弧長容易保持，焊接時無熔劑、涂藥層，所以容易實現機械化和自動化；
5、氬弧焊幾乎能焊接所有金屬，特別是一些難熔金屬、易氧化金屬，如鎂、鈦、鉬、鋯、鋁等及其合金；

主要缺點：
1、氬弧焊因為熱影響區域大，工件在修補后常常會造成變形、硬度過高、砂眼、局部退火、開裂、針孔、磨損、劃傷、咬邊、或者是結合力不夠及內應力損傷等缺點。尤其在精密鑄造件細小缺陷的修補過程在表面突出。在精密鑄件缺陷的修補領域可以使用冷焊機來替代氬弧焊，由于冷焊機放熱量小，較好的克服了氬弧焊的缺點，彌補了精密鑄件的修復難題。
2、氬弧焊與焊條電弧焊相比對人身體的傷害程度要高一些，氬弧焊的電流密度大，發出的光比較強烈，它的電弧產生的紫外線輻射，約為普通焊條電弧焊的5～30倍，紅外線約為焊條電弧焊的1～1.5倍，在焊接時產生的臭氧含量較高，因此，盡量選擇空氣流通較好的地方施工,不然對身體有很大的傷害。
3、對于低熔點和易蒸發的金屬（如鉛、錫。鋅），焊接較困難。
