天天射天天爱天天干_韩日av在线播放_国产成人综合视频在线_久久av一区二区三区_午夜资源在线_xxxxwwww在线观看

負責人:王偉
電 話:13387554435
地 址:武昌區三角路新村1號美城清芷園丁香苑6棟4單元1-2層2號

027-88605306

5G管氬弧焊打底焊接怎么操作?

發布時間:2025-04-09 瀏覽次數:50340次

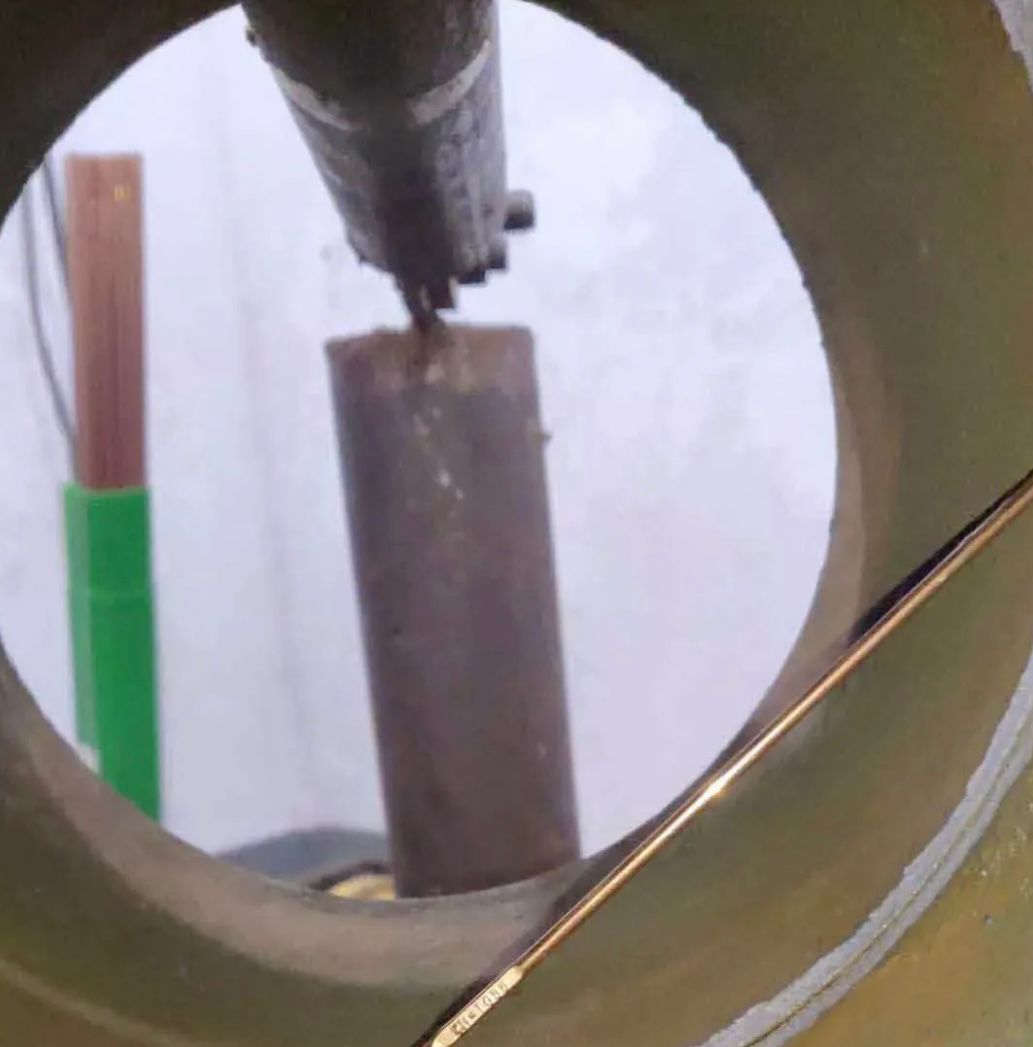

1. 定位焊:

1.1 點焊固定采取三點周向對稱點焊固定方法,焊點宜小,先從一端始焊然后過渡到另一端,保證焊點熔透無缺陷。

1.2 定位焊縫操作要點:定位焊是焊縫的一部分,必須焊牢,不允許有缺陷。定位焊縫不能太高,以免焊接到定位焊縫處接頭困難,如果碰到這種情況,最好將定位焊縫磨低些,兩端磨成斜坡,以便焊接時接頭容易。如果定位焊縫上發現裂紋,氣孔等缺陷,應將其打磨掉重焊,絕不允許用重熔的辦法修補。

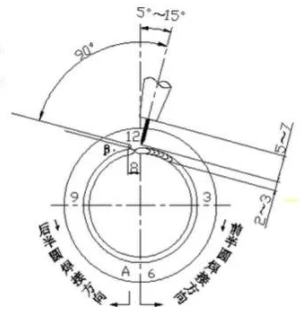

1.3 分半逆向焊接,為減少出現氣孔可能性,在起焊的六點位置不設點焊固定點。焊槍與工件及焊絲間相對位置見圖1。



2. 焊接操作工藝要點:

打底焊應盡量一氣呵成,打底層應有 一定厚度,如果δ>10mm的管子,其 厚度應≥4mm。如圖:1

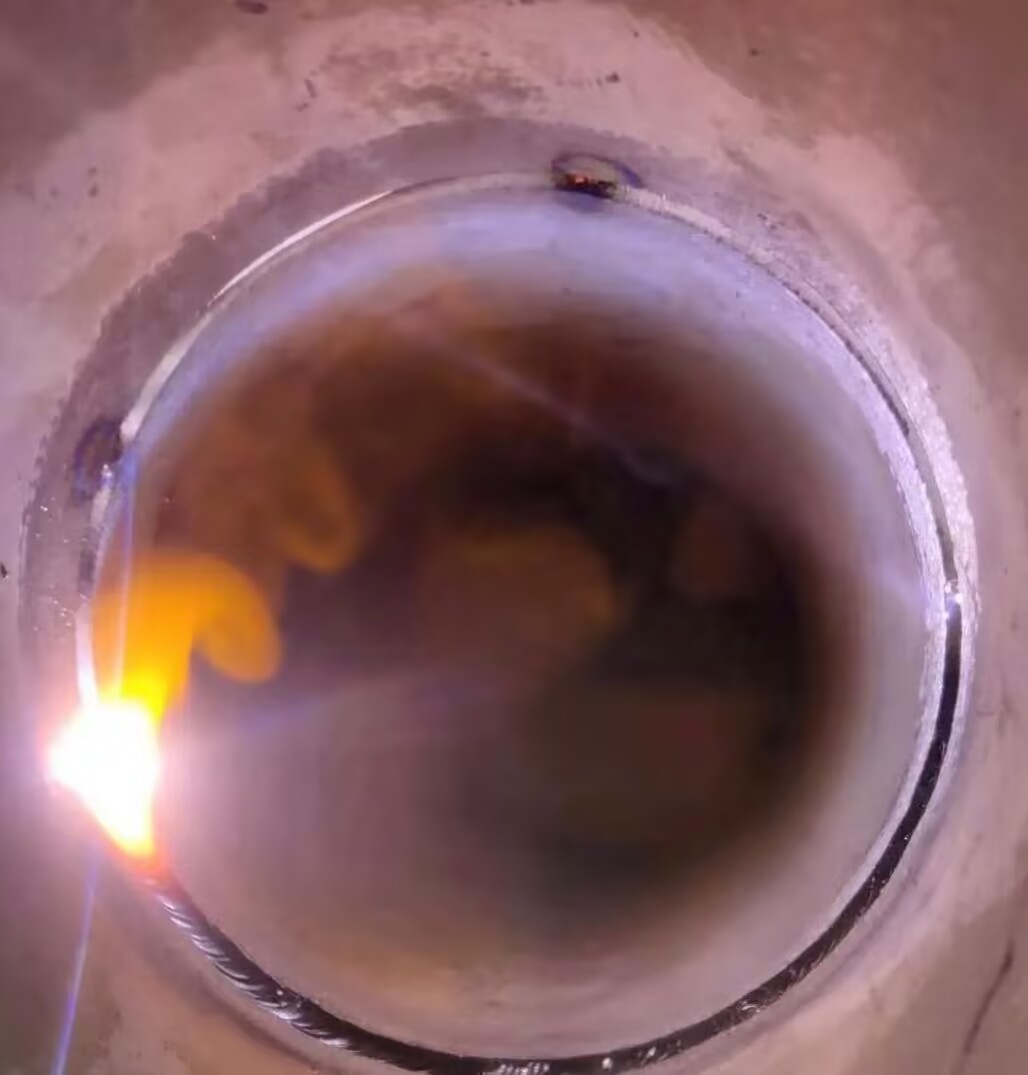

2.1 在仰焊位置6點以前的5~8處A點 引弧.焊絲與坡口的鈍邊保持1-1.5mm 的間距,在平焊時,焊絲與內壁的鈍邊 要平行,保持這樣的間距,焊縫背部不會出現凹陷,余高大約0.5-1mm.始焊時,


在對口處形成熔池(不能擊穿)將焊絲插入熔池中,借助電弧吹力,使熔滴擠入間隙內并透過,在兩側鈍邊處(已熔化)搭成橋,以該“橋”為基礎逐步施焊。引弧部位在焊接方向前10mm左右,絕不允許在管壁上引弧,引弧后,電弧始終保持在間隙中心。

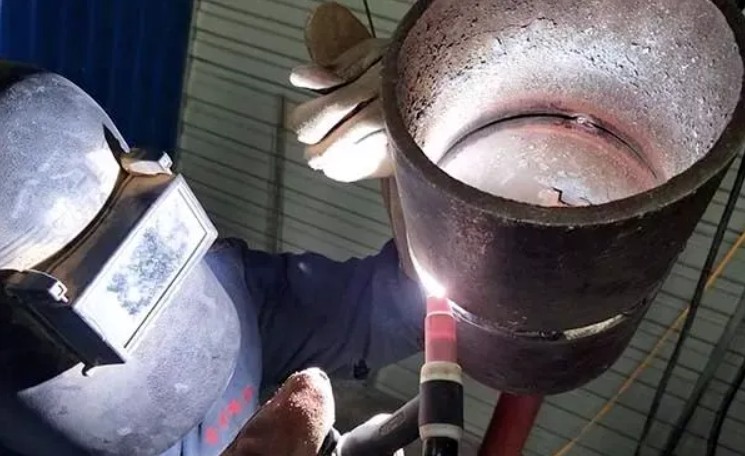

2.2 焊接過程中,由于管子水平固定,隨著焊接位置變化,焊工的身體也隨之移動,為保持平穩,進行仰位焊接時,可同時伸出手指支撐在管上;

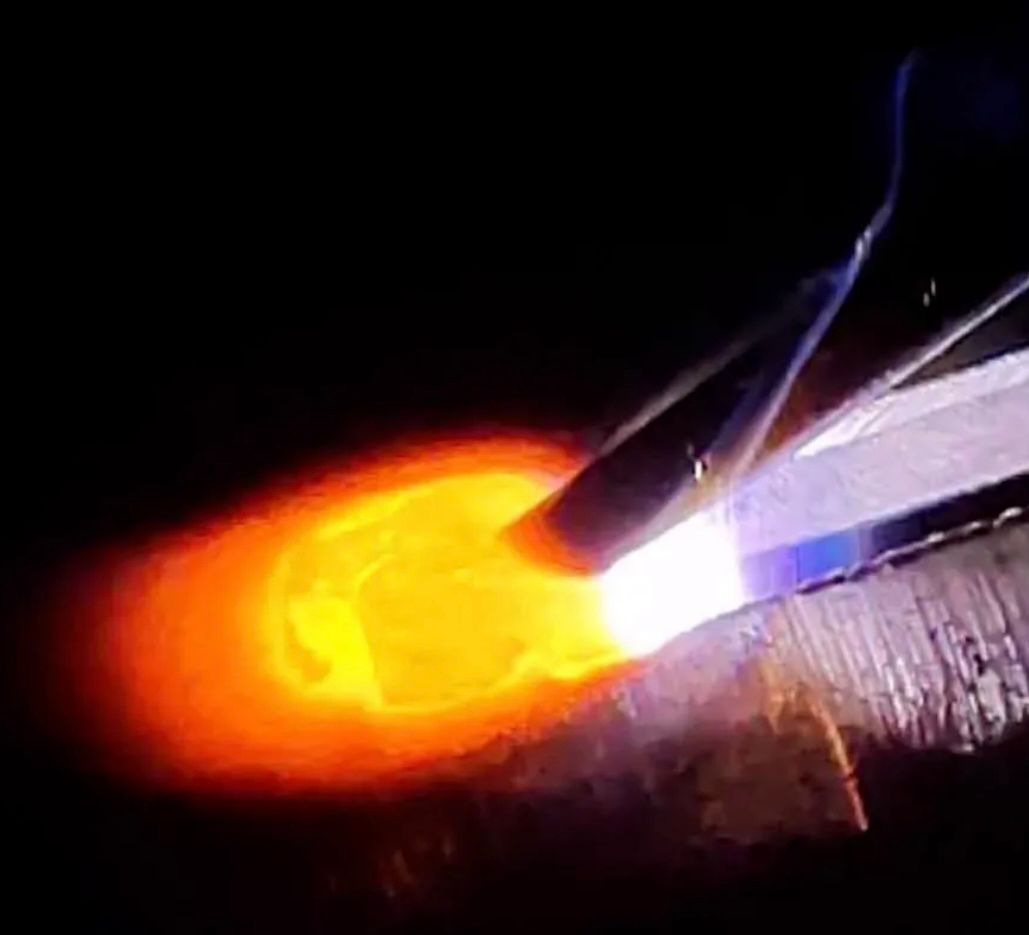

2.3 采用“二點法”焊接,控制弧長2~3mm,對坡口根部兩側同時加熱,捻動送絲,使焊絲端頭始終處于氬氣保護范圍內,邊熔化邊送絲,焊絲不直接插入熔池。而位于熔池前方,焊絲端頭應呈圓形,送絲動作干凈利落,控制坡口兩側熔透均勻,以保證管內壁成形均勻。

2.4 前半圓焊到平焊位置時,將弧坑填滿,在B點收弧,以利于后半圓接頭。后半圓在焊接前將接頭處打磨出斜面至露出金屬光澤,從仰焊位置起焊至平焊位置結束。

2.5 收弧時.在熄弧前向熔池連送兩滴填充金屬.將熔池移至坡口一側收弧。熄弧后將噴嘴罩住熔池,待完全冷卻變暗后再移開。

2.6 每半圓焊接一次完成,中途不停頓。如中途再度起焊,將端頭打磨并使焊縫重疊5~7 mm。


2.7 焊接時如發現電弧氣氛呈藍色,或者熔池有發泡現象,立即停下修磨,清除缺陷后繼續焊接直至完成。

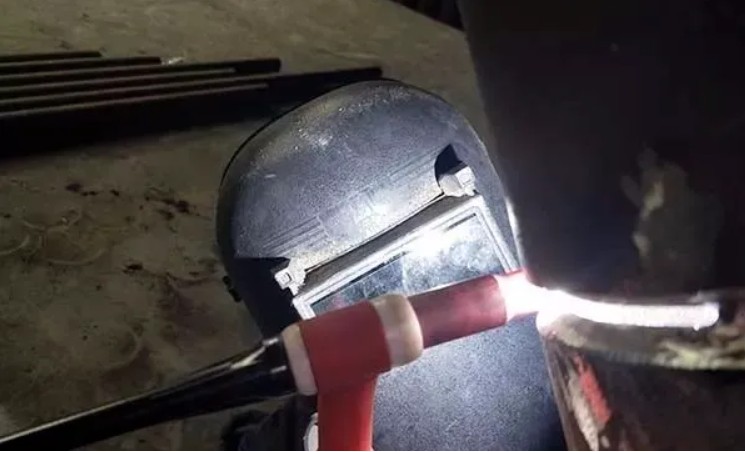

2.8 焊接時要掌握好焊槍角度,送絲到位,力求送絲均勻,才能保證焊縫成型美觀,焊第二層時,應注意不得將打底層焊道燒穿,防止焊道下凹或背面劇烈氧化。


3. 填絲注意事項:

3.1 必須等坡口兩側熔化后才能填絲,以免造成熔合不良,填絲時,焊絲應與工件表面夾角成15°左右。填絲要均勻,快慢適當,過快焊縫余量大,過慢則焊縫下凹和咬邊,焊絲端應始終處在氬氣保護區內。對口間隙大于焊絲直徑時,焊絲應跟隨電弧同步橫向擺動,不得擾動氬氣保護層,以防空氣侵入。


3.2 操作過程中如不慎使鎢極與焊絲相碰,發生瞬間短路,將產生很大的飛濺和煙霧,會造成焊縫污染和夾鎢,這時應立即停止焊接,用砂輪磨掉被污染處,直至磨出金屬光澤。被污染的鎢極,應在別處重新引弧熔化掉污染端部或重新磨尖后,方可繼續焊接。

3.3 撤回焊絲時,不要讓焊絲端頭撤出保護區以免焊絲端被氧化,在下次進入熔池時,造成氧化物夾渣或產生熔孔。



4. 收弧與接頭:

4.1 收弧不當會影響焊縫質量,使弧坑過深或產生弧坑裂紋,甚至造成返修。收弧時,焊把應由內側坡口處稍向外拉至電弧熄滅,并要注意控制速度,不能過快,以免產生縮孔。

接頭處所有焊縫無論有無缺陷都要用手砂輪修磨成斜面,然后在焊接方向的反向10 mm處引弧,將焊把向回移動,直至把原焊縫3~5 mm長度全部熔化,才開始送絲,直到焊完整個焊口。

最后收弧時,一般多采用稍拉電弧,重疊焊縫10mm—20mm,在重疊部分不加或少加焊絲,速度要快。停弧后,氬氣開關應延時10s左右在關閉,防止金屬在高溫下繼續氧化。


4.2 接頭時,在熔坑中間或靠后些引弧形成熔池后便可填充焊絲完成接頭,“頭與頭”相接是在焊接水平或斜固定管時,當焊接另一側的仰焊接頭時,只以電弧將接頭部位的原起始焊縫端部熔化,形成熔池,便可送絲,完成該處接頭。

4.2.1 接頭質量控制:

接頭處理要有斜坡不能有死角,重新引弧的位置在原弧坑后面使焊縫重疊5mm-10mm,重疊處一般不填絲,焊絲緊貼坡口與鈍邊一起熔入、即將焊絲彎成弧形緊貼在坡口間隙處,焊接電弧熔化坡口鈍邊的同時也熔化焊絲。



5. 收尾方法

焊接過程在收尾時,應將熔坑填滿,把電弧拉向對口的一側電弧熄滅,最后收尾時,將始焊側的焊道端熔化,將已熔金屬與新熔化的熔池相碰接,再將新出現的熔池填滿連接在一起。如有條件可采用電流衰減法,焊接終止時,停止填絲使焊接電流逐漸減小,從而使熔池體積不斷縮小,最后斷電,焊槍停止行走。












主站蜘蛛池模板: 国产无人区一区二区三区 | 亚洲天堂女 | 日韩精品在线一区 | 久久久久无码精品国产 | 欧洲亚洲一区二区三区四区五区 | 精品无码国产AV一区二区三区 | 在线观看黄色片 | 老师掀起裙子让我把j放进去视频 | 757影视午夜免费看大片 | 不卡的中文字幕 | 免费在线中文字幕 | 欧美无专区 | 中文字幕在线观看不卡 | 国产高清二区 | 国产午夜性爽视频男人的天堂 | 性XXXXFREEXXXXX牲交 | 亚洲黄色三级网站 | 久久天堂热 | 日本夜夜夜 | 国产福利精品一区二区三区 | 国产免费激情 | 勇士柏拉瓦传奇在线国语免费观看 | 国产精品成人A片在线播放免费 | 国产免费拔擦拔擦8x在线牛 | 成人不卡av | 男女做爰猛烈动高潮a片免费应用 | 亚洲伊人色欲综合网无码 | 天海翼久久久中文字幕乱码 | japanesexxx肉体进入 | 成人伊人精品色xxxx视频 | 免费激情视频网站 | 欧美色p | www久久久久久 | 丁香六月久久综合狠狠色 | 亚洲第一页第二页 | 高潮白浆潮喷正在播放 | 男人用嘴添女人私密视频 | 嫩模被xxxx视频在线观看 | 色一情一乱一乱一区91Av | 欧美精品一级在线观看 | 手机av在线 |
